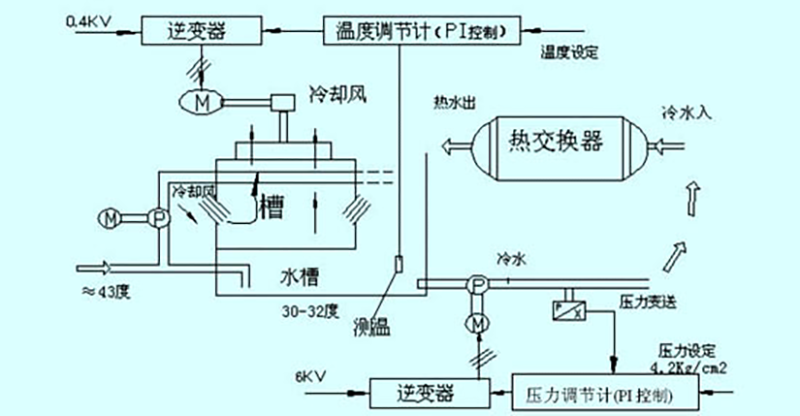

如循环水冷却塔冷却风扇冷却水泵变频调速系统图所示。

　　1.凉水塔顶部冷却风扇

　　热交换器回来的43℃左右的热水，部分或全部经喷淋装置呈雨滴状下来，冷却风扇将室外冷空气自下而上地排出，进行逆向交换，冷却下来的30～32℃水流入储水池。

　　冷却风扇变频调速是一个温度闭环控制系统。熊猫水泵厂举例证明，例如:储水池水温设定为30℃，如果实测水温高于30℃，则会自动增加输出频率→提高风扇转速→增强冷却效果→储水池内水温降下来，反之亦然。

　　2.凉水塔底部循环水泵

　　冷却水循环水泵将储水池内冷水以泵出口压力4.2kg/cm2 输送至热交换器，冷水→热水→回至凉水塔周而复始地循环使用，根据不同的工况，冷却水的流量是随机变化的，但是泵出口压力应基本保持不变。

　　循环水泵变频调速应是一个压力闭环控制系统。设定泵出口压力为控制参数，实际压力如果发生偏差±△p时，则自动调节输出频率→改变泵的出口压力→使之泵出口压力基本维持设定压力值，不同于原先靠控制出口阀门的开启度的方法。熊猫水泵意识到变频调速可以实现高效节能，不存在节流损耗。
